LED 형광보드 자작

캠핑장에서 사용할려고 문폐를 만들었습니다. ^^



시중에 이미 디스플레이용으로 제품화되어 나온 블랙보드(네온보드)입니다.



제품으로 판매하는것은 크기가 너무 커서 문페로 사용하도록 작게 만들었습니다. *^^*





블랙(네온)보드

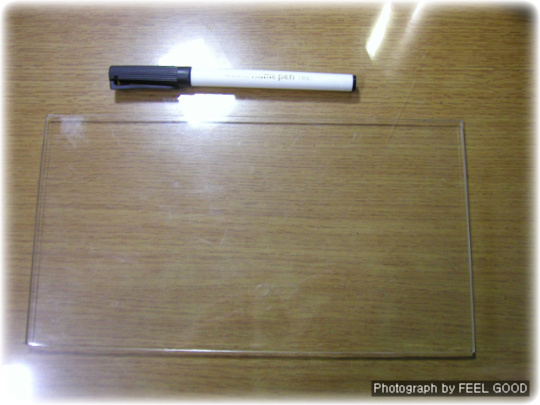

두께가 좀 두꺼운 아크릴입니다.

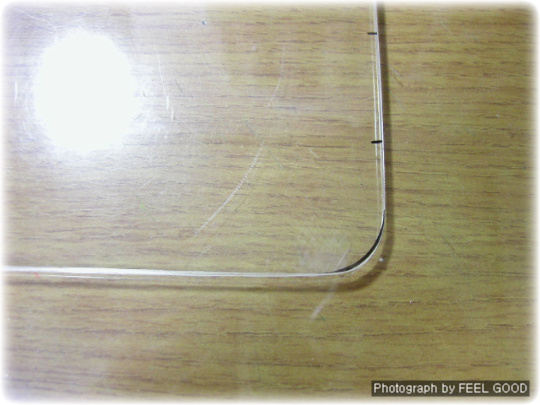

모서리 라운딩 처리합니다.

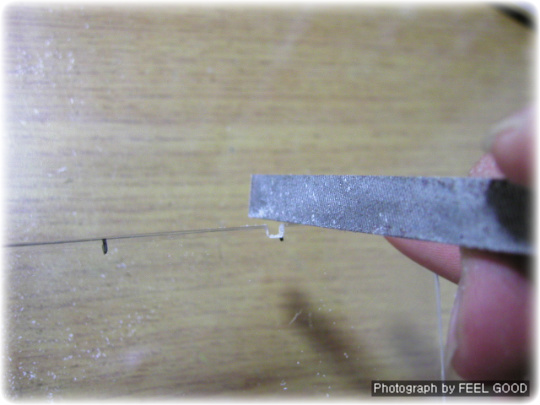

요렇게 줄로 깍아 버립니다.



LED를 넣을 홈을 팝니다.



양쪽으로 4군데 LED를 삽입할겁니다.

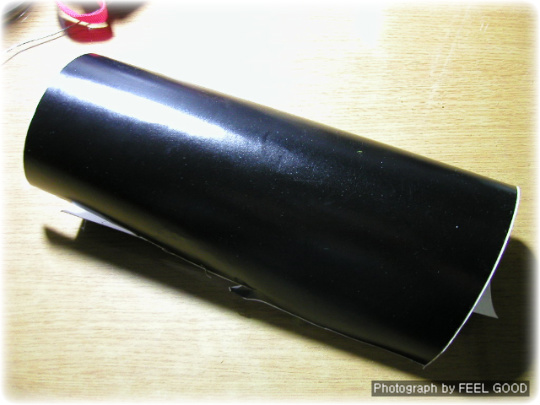

검정색 시트지...



아크릴에 물을 뿌리고 기포가 생기지 않게 시트지를 입힙니다.



깔끔하게 입혀 졌네요 ^^



고휘도 흰색 LED 삽입하고 투명한 본드로 고정합니다. (순간접착제,에폭시본드 등등)



양쪽에 삽입.

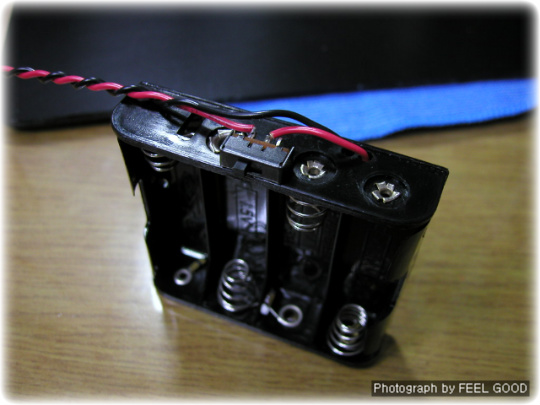

4구 AA 배터리 소켓입니다. 원래 스위치 없는것이라 스위치 달았습니다.



고휘도 흰색 LED 동작전압은 3.6볼드 입니다.

동작전압보다 건전지 전압이 높기 때문에 저항 넣어서 결선합니다.

건전지를 뭘 사용하는가에 따라 저항크기가 틀려집니다.

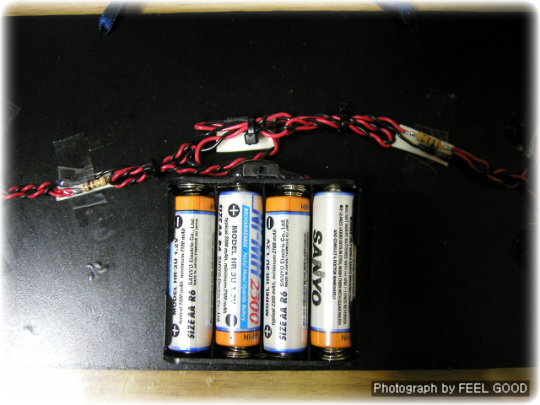

LED 4개 결선한 사진.



문구점에 가시면 블랙보드마카라고 색갈별로 나옵니다.

가격 개당 700원

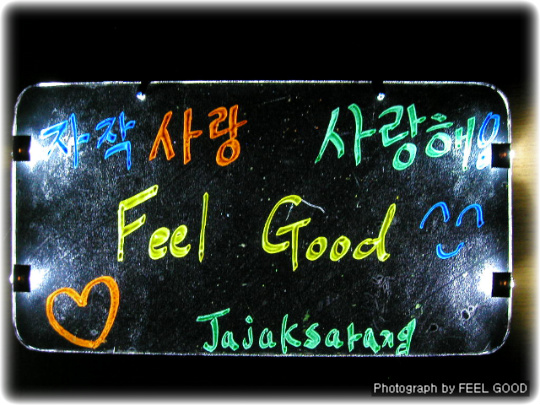

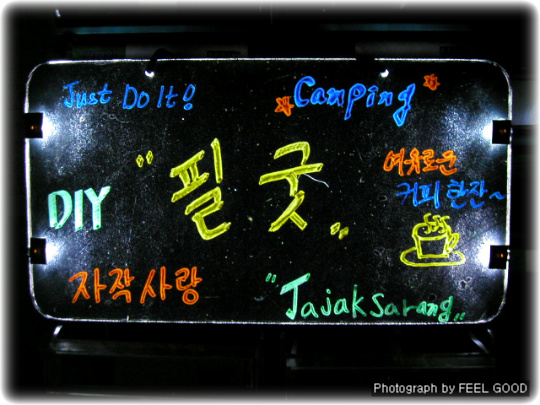

불끄고 찍은사진.



불끄고 찍은 사진.

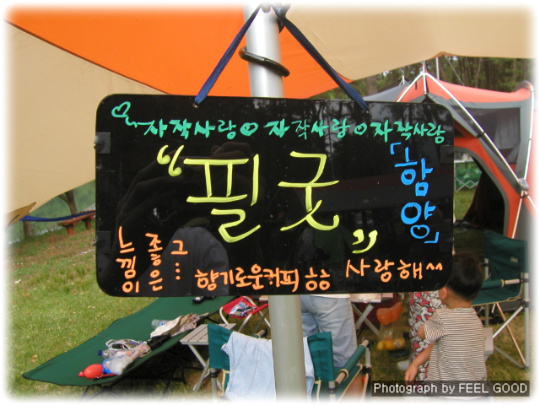

필드사진 낮.



필드사진 밤 1



필드사진 밤 2
